ช่วยตรวจสอบว่าเดินสายไฟเข้าเครื่องทำน้ำอุ่นแบบนี้ผิดปกติมากไหมครับ มีรูป

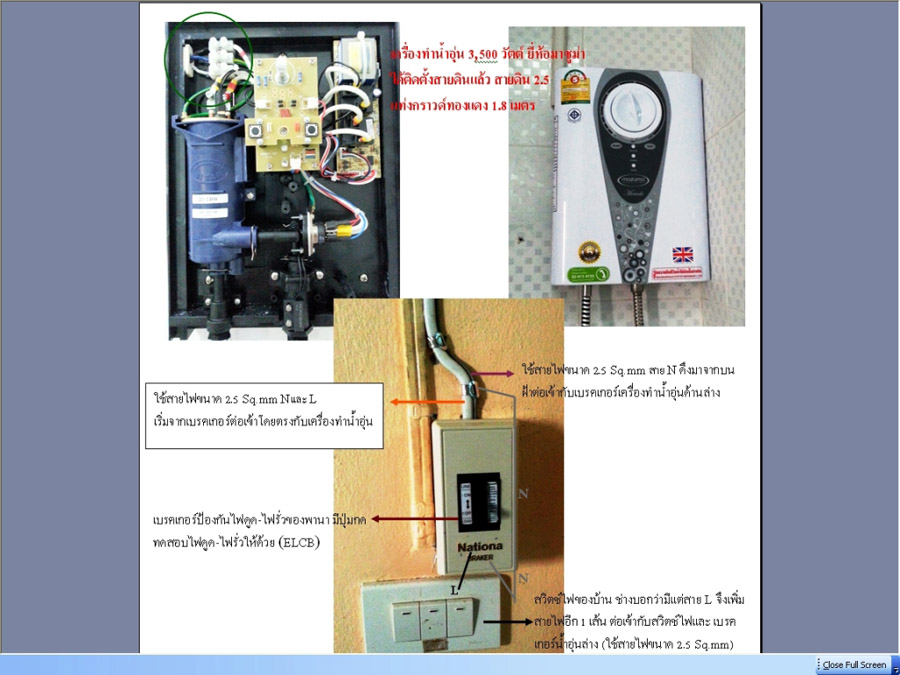

ไปจ้างช่างไฟในหมู่บ้านมาติดตั้งเครื่องทำน้ำอุ่น ไม่ทราบว่าจากในรูปภาพวิธีการต่อพวงสายไฟต่าง ๆ จากเมน เบรคเกอร์ น้ำอุ่น OK ไหมครับ ถ้าไม่ มันจะมีผลร้าย ผลเสียอะไรบ้างครับ และจะส่งผลกระทบต่อชีวิตไหมครับ มีวิธีแก้ไขอย่างไรบ้างครับ

ขอบคุณมากครับ

ปล.

เครื่องทำน้ำอุ่นได้ติดตั้งสายดินแล้ว แยกต่างหาก สายดิน 2.5 แท่งกราวด์ทองแดง 1.8 เมตร ฝังลงดินเรียบร้อยแล้ว

By: ahantharik
Since: 27 พ.ย. 55 12:25:08

5 ความคิดเห็น บนเรื่อง “ช่วยตรวจสอบว่าเดินสายไฟเข้าเครื่องทำน้ำอุ่นแบบนี้ผิดปกติมากไหมครับ มีรูป

  1. ในกระทู้ก่อนผมเคยตั้งข้อสังเกตไว้ที่สายไฟสองคู่ที่เดินเข้าและออกกล่องสวิทช์

    สังเกตได้ว่าสายไฟ 2 คู่นั้นขนาดเท่ากัน และมีสวิทช์ 3 ตัว…แสดงว่าช่างไฟเดินสาย 2 คู่เพื่อหวังใช้เป็นสายไฟ 4 เส้น
    เส้นแรกเป็นสาย L มาป้อนสวิทช์ อีก 3 เส้นเป็นสาย Load เดินไปหาหลอดไฟหรืออุปกรณ์ไฟฟ้าที่มันคุมอยู่
    ลักษณะการเดินสายแบบนี้ ไม่มีช่างไฟฟ้าคนไหนเอาสายไฟ 2.5 mm2 มาใช้หรอก
    ดังนั้นสายเมนที่มาป้อนเข้าเบรกเกอร์พานาฯ ของคุณก็จะมาจากสาย 1 mm2 หรือ 1.5 mm2 เท่านั้น

    ส่วนสาย N ที่ช่างไฟไปดึงมาจากในฝ้า แน่ใจหรือเปล่าว่าดึงมาจากเมนที่มีขนาดไม่เล็กกว่า 2.5 mm2
    และ ถ้าสามารถดึงสาย N มาจากในฝ้าได้ ทำไมไม่ดึงสาย L มาด้วย

    ทางที่ดีที่สุดคือ เดินสายเมนใหม่มาจากตู้เมนครับ

    By: นายสันทัด
    Since: 27 พ.ย. 55 13:15:29

  2. ตาม คห 1 ครับสายที่คุณเพิ่มเข้าไป 2.5 ก็จริง
    แต่ต้นทางไม่น่าจะเกิน 1.5 หรืออาจจะ 1 ด้วยซ้ำ
    ก็ใช้ได้ แต่ไม่ดีในระยะยาวควรเปลี่ยนเดินใหม่จากใต้ฝ้าลงมาทั้งหมด
    หรือที่กล่องเมนไฟ

    By: pique2002th
    Since: 27 พ.ย. 55 13:28:52

  3. เรียนคุณสันทัดครับ

    สายเมนเป็น 2.5 ครับ และทั้งหลังเพราะว่าเป็นบ้านใหม่พึ่งสร้างเสร็จประมาณ 8 เดือนนี้เอง แต่ถ้าดึงจากตู้เมนมาโดยตรงช่างบอกว่ามันจะยุ่งยากเพราะตู้เมนมันอยู่ไกล จะต้องเจาะกำแพงลากมาถึงห้องน้ำ แล้วแบบนี้มันจะมีผลกระทบอะไรบ้างครับ ช่วยบอกที
    กลัวอยู่อย่างเดี๋ยว ไฟฟ้ามันจะดูดผู้ที่ใช้เครื่องทำน้ำอุ่นหรือเปล่าครับ หรือไฟไหม้บ้าน

    By: ahantharik
    Since: 27 พ.ย. 55 13:37:10

  4. อีนตรายที่จะเกิดมีแต่เรื่องสายไฟร้อน ส่วนเรื่องไฟดูดผู้ใช้ ขึ้นอยู่กับตัว ELCB ที่คุณติดตั้ง และ ELSD ของเครื่องทำน้ำอุ่น

    แต่การที่คุณยืนยันว่าสายเมนเป็น 2.5 mm2 น่าจะเข้าใจผิดจากที่ผมสื่อไป
    สายเมนบนฝ้าคงจะเป็น 2.5 mm2 แต่ช่างไฟเอาไฟจากสวิทช์ซึ่งลากมาจากบนฝ้า
    ดูจากรูปแล้ว มีสาย PVC 2 คู่เดินลงมาที่สวิทช์ ทั้งสองคู่คงไม่ใช่ 2.5 mm2 แน่ๆ เพราะเป็นสายไฟป้อน Load ด้วย

    ช่างไฟก็เอาไฟป้อนเบรกเกอร์มาจากสายไฟ PVC 2 คู่นี้

    By: นายสันทัด
    Since: 27 พ.ย. 55 13:45:40

  5. โดยปกติแล้ว เครื่องไฟฟ้าที่กินไฟมาก ๆ ช่างจะเดินแยกออกมาจากตู้เลยครับ จะไม่พ่วงกับสายอื่น ๆ

    By: GolfGear
    Since: 27 พ.ย. 55 14:49:57
