ขอคำแนะนำ เรื่องโครงหลังคาโรงรถ 5*6 เมตร

รบกวนผู้รู้นิดนึงครับ พอดีผมจะซื้อเหล็กให้ช่างทำโรงรถเอง กว้าง 6 เมตร ลึก 5 เมตร ไม่มีเสากลางเพื่อใช้กับหลังคาเมทัลชีท
ขอถามว่า ควรใช้เหล็กเสา สองต้น(หน้า)ขนาดไหน(อีกด้านติดกับตัวบ้าน) และเหล็กที่วางคาน กับแป
ควรเป็นขนาดเท่าไหร่ครับ และความหนาเหล็กที่เหมาะสมควรเป็นกี่มิล เพราะผมเห็นมีทั้งขนาด 1.2 1.6 1.8 2.0  คือ ผมกลัวว่า มันจะหนาหรือบางเกินไป หรือใช้เหล็กใหญ่เกินจำเป็น
คือผมมีช่างแบบพวกๆกันมาช่วยทำให้แต่ เรื่องการคำนวณเขาให้ผมตัดสินใจเอง ข้อมูลที่มี งงๆ ไปหมด
ขอบคุณมากๆครับ

By: รสกร
Since: 20 พ.ค. 55 23:41:40

คำค้นหา:

  • โครงสร้าง ไม่มีเสา
  • วิธีทำโครงหลังคาไม่มีเสากลาง
  • https://www thaider com/homepro/27466

21 thoughts on “ขอคำแนะนำ เรื่องโครงหลังคาโรงรถ 5*6 เมตร

  1. admin Post author

    ถ้ายังไม่มีใครมาตอบ พรุ่งนี้ บ่าย ๆผมจะเข้ามาดูให้ครับ…

    By: นชท.
    Since: 21 พ.ค. 55 00:28:45

  2. admin Post author

    ขอบคุณ คุณ นชท มากนะครับ
    รอครับเพราะจะสั่งเหล็ก อีกประมาณ 2 วันนี้
    และอยากให้เป็นข้อมูลสำหรับคนที่จะทำแบบเดียวกันครับ

    By: รสกร
    Since: 21 พ.ค. 55 00:49:42

  3. admin Post author

    รอฟัง ด้วยคนครับ มีโครงการจะทำ ขนาด เท่ากับ จขกท ครับ

    By: ekengit (ekengit)
    Since: 21 พ.ค. 55 08:44:00

  4. admin Post author

    มารอฟังคำตอบ กำลังแพลนจะทำโรงจอดรถเหมือนกัน

    By: Mommiew
    Since: 21 พ.ค. 55 10:01:47

  5. admin Post author

    ผมไม่ทราบราคาเหล็กเปล่าๆ แต่ที่บ้านผมเหมาทำำหลังคาเมทัลชีทขนาดเท่าคุณเลย มีเสา 6 ต้น ใช้เหล็กหนา 1.2 ครับ ก็ดูแข็งแรงดี ไม่มีปัญหาอะไร

    By: Avantasia
    Since: 21 พ.ค. 55 14:26:19

  6. admin Post author

    ที่บ้านขนาดหน้ากว้าง ระหว่างเสา ๕.๒๐ ม. จอดรถได้สองคันแบบหลวมๆ หลังคาแมทัลชีท เสาสี่ต้น ขนาด ๔X๔ นิ้ว ซื้อมาสองเส้น ตัดได้ ๔ ต้น ส่วนคานใช้เหล็กกล่องไม้ขีดขนาด ๑.๑/๒X๖ นิ้ว ส่วนแป ใช้เหล็กกล่องไม้ขีด ๑X๓ นิ้วครับ

    By: คุ้มค้างคาว
    Since: 21 พ.ค. 55 14:41:43

  7. admin Post author

    http://pic.free.in.th/id/9ac799d217fdd4b39957a003b03d960d

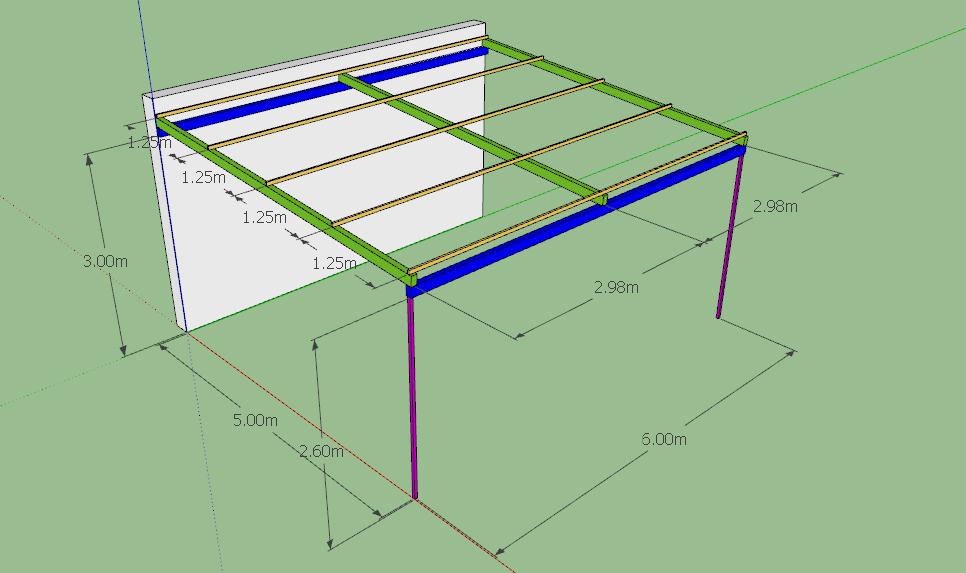

    อันนี้รูปครับ ใครใจดีก็ลงให้ด้วยนะครับ

    1.แป (สีเหลือง) ระยะตามรูป
    1.1 กรณีใช้ เหล็กกล่อง ขนาด1"x2" หนา2.3 มม. (นน. 2.44 กก/ม.)
    1.2 กรณีใช้ เหล็กตัวซี ขนาด 60x30x10 หนา2.0 มม. (นน. 1.99 กก/ม.)

    2.จันทัน (สีเขียว) ระยะตามรูป
    1.1 กรณีใช้ เหล็กกล่อง ขนาด3"x5" หนา2.0 มม. (นน. 6.1 กก/ม.)
    1.2 กรณีใช้ เหล็กตัวซี ขนาด 125x50x20 หนา2.3 มม. (นน. 6.13 กก/ม.)

    3.คาน (สีน้ำเงิน) ระยะตามรูป
    1.1 กรณีใช้ เหล็กกล่อง ขนาด3"x5" หนา3.2 มม. (นน. 9.52 กก/ม.)
    1.2 กรณีใช้ เหล็กตัวซี ขนาด 150x65x20 หนา3.2 มม. (นน. 7.51 กก/ม.)

    4.เสา (สีม่วง) ระยะตามรูป
    1.1 กรณีใช้ เหล็กกล่อง ขนาด 1 1/2"x 1 1/2" หนา2.3 มม. (นน. 2.47 กก/ม.)
    1.2 กรณีใช้ เหล็กท่อกลม ขนาด เส้นผ่าศูนย์กลาง 1" หนา2.3 มม. (นน. 1.80 กก/ม.)

    หมายเหตุ…. ขนาดเหล็กทั้งหมด เป็นขนาดต่ำสุดที่สามารถรับน้ำหนักได้โดยปลอดภัย

    นน.หลังคา เมทัลชีท 5 กก./ตร.ม.
    นน.บรรทุกจร หลังคา 30 กก./ตร.ม.

    ปล. โครงหลังนี้ออกแบบตามความเหมาะสมในเรื่องการประหยัดและไม่แน่นสวยงามครับ
    คานตัวที่ติดผนัง สามารถเอาออกได้ครับ แต่ต้องติดจันทันเข้ากับตัวโครงสร้างของบ้านให้ถูกวิธี
    ตัวโครงสร้างเปิดโล่ง ห้ามต่อเติมไม้ระแนง หรือ ที่บังแดดเพิ่มเติมนะครับเพราะไม่ได้คิด นน. เผื่อไว้ให้ แต่ถ้าจะต่อเติมเพิ่ม ก็ให้เพิ่มขนาดเสาให้ใหญ่ขึ้น

    By: นชท.
    Since: 21 พ.ค. 55 15:36:05

  8. admin Post author

    ออ…ลืมอีกอย่าง….เนื่องจากประเทศไทย มีเหล็กสารพัด ขนาดและน้ำหนัก ให้เลือกซื้อ (หามาตรฐานแทบไม่มี ) จึงต้องยึด น้ำหนักต่อเมตร ที่ระบุเป็นหลักนะครับ ห้ามใช้ นน./ม. น้อยกว่าที่ระบุอย่างเด็ดขาด แม้ขนาดเหล็กและความหนา ที่คนขายบอกจะเท่ากัน …..

    By: นชท.
    Since: 21 พ.ค. 55 15:39:35

  9. admin Post author

    ช่วยลงรูปครับ

    ผมกำลังจะทำเหมือนกันแต่ยังเขียนแบบไม่เป็นเลย

    ก 3 ม.ยาว 5 เมตรครับ

    By: ล๊อกอินนี้สีเขียว
    Since: 21 พ.ค. 55 15:41:17

  10. admin Post author

    ขอบคุณคุณ นชท

    ขอบคุณ คุณ  ล๊อกอินนี้สีเขียว
    ขอบคุณ คุณ  คุ้มค้างคาว

    ขอให้รวยๆๆๆๆ

    ขอบคุณมากๆครับ

    By: รสกร
    Since: 21 พ.ค. 55 15:51:45

  11. admin Post author

    4.เสา (สีม่วง) ระยะตามรูป
    1.1 กรณีใช้ เหล็กกล่อง ขนาด 1 1/2"x 1 1/2" หนา2.3 มม. (นน. 2.47 กก/ม.)

    คุณ นชท ครับ เสาไม่เล็กไปหรือครับ เพราะคานเป็น3*5 "
    รบกวนอีกทีครับ

    By: รสกร
    Since: 21 พ.ค. 55 16:07:37

  12. admin Post author

    ขออนุญาต จขกท. นะคะ

    ถาม คุณ นชท. เพิ่มเติมค่ะ ถ้าเราจะต่อเติมแบบนี้หน้าบ้านแล้วอยากติด
    แผ่นกันความร้อนด้วย คือหน้าบ้านร้อนมาก อยากให้สามารถนั่งเล่นได้
    เราสามารถทำได้ไหมค่ะ และเราต้องเพิ่มขนาดของเหล็กอีกเท่าไหร่ค่ะ
    ขอบคุณล่วงหน้าค่ะ สำหรับคำตอบ

    By: Mommiew
    Since: 21 พ.ค. 55 16:07:57

  13. admin Post author

    http://pic.free.in.th/id/c7407a89ff0a4d17c87505202af00767

    http://pic.free.in.th/id/1e9455cf4fa84b59147c46731d5f2d1e

    อันนี้รายการคำนวณเสาครับ เสา เหล็กกล่อง ขนาด 1 1/2"x 1 1/2" หนา2.3 มม. (นน. 2.47 กก/ม.) สูง 2.6 เมตร สามารถรับน้ำหนักปลอดภัยได้ 1 ตัน

    นน.หลังคาที่ลงเสาจริง ๆแค่ประมาณ 400-500 กก. (ลองเอา นน. แผ่นเมทัลชีท บวกกับ นน.เหล็กโครงสร้าง ทั้งหมด แล้ว หาร 4 ดูนะครับ)

    แต่ถ้ากลัวมันจะเล็กไป กลัวว่าถอยรถไปชนแล้วเสาจะพังล้มลงมาทับ
    ก็ใส่เสาให้ใหญ่กว่านี้ได้ครับ ตามแต่เจ้าของบ้านเลยครับ
    จะใส่ 4"x4" หรือ 6"X6" ก็ได้ทั้งนั้น

    คุณ Mommiew ครับ

    ถ้าแผ่นกันความร้อน น้ำหนักไม่เกิน 5 กก./ตร.ม. ก็ได้ครับ
    แต่ขนาดและช่วงเสาต้องตรงตามรูปนะครับ

    By: นชท.
    Since: 21 พ.ค. 55 17:31:32

  14. admin Post author

    โรงรถอายุยี่สิบปี

    เสาเข็มหกเหลี่ยมกลวงยาวสี่เมตร หลุมละต้น ตัดเอาเหล็กโดเวลสามสิบเซ็นต์  เพิ่มเหล็กอีกเส้นเสียบเทปูนในรูกลาง ใช้ท่อกระเบื้องกระดาษหกนิ้ว ผูกเหล็กเทคอนกรีต

    วางเหล็กรางสี่นิ้วสองเส้นหน้าหลัง พาดกระเบื้องราง

    พบว่า ไอร้อนแผ่ลงมาจากกระเบื้องหลังคา เลยเอาการเวกลง ให้เลื้อยคลุม ใบไม้ทับถมหนาจนมีต้นแก้วมังกรขึ้น แต่ไม่ได้กินลูกเพราะไม่มีปุ๋ย บางส่วนที่ย้อยลงมาหลบเงาการเวก ก็โดนตัดทิ้งเพราะมันโดนหัว

    ผมไม่ใช้เหล็กทำเสา เพราะการใช้งานที่ผ่านมา ก็มีโดนรถถูไถบ้าง ซ่อมรถอย่างเดียว เสาโรงรถไม่เป็นไร เหล็กรางจนป่านนี้ ก็ยังไม่มีสนิมขึ้น

    น้ำหนักคำนวณคิด ๘๐ กก./ตรม.

    เมื่อวานไปเที่ยวอ่างทอง ขาไปผ่านโรงงานมุงด้วยเมทัลชีท โดนลมพัดหลังคาบริเวณกลาง ยุบลงไปราวครึ่งหนึ่งของพื้นที่หลังคาทั้งหมด

    By: KittySP
    Since: 21 พ.ค. 55 20:05:46

  15. admin Post author

    ผมตอบคำถามให้ คุณ จขกท หมดแล้วนะครับ ที่เหลือก็แล้วแต่คุณ จขกท ครับ

    ส่วนคุณ KittySP ครับ ผมก็ตอบตามที่ จขกท ถามมาแบบตรงประเด็นที่สุดเท่าที่จะทำได้แล้ว
    ส่วนข้อความข้างบนของคุณ

    " เมื่อวานไปเที่ยวอ่างทอง ขาไปผ่านโรงงานมุงด้วยเมทัลชีท โดนลมพัดหลังคาบริเวณกลาง ยุบลงไปราวครึ่งหนึ่งของพื้นที่หลังคาทั้งหมด "

    ถ้า จขกท บอกผมว่า ช่วยทำให้มันรับแรงลมพายุความเร็วลม 120 กม/ชม.ได้มั้ย
    ผมก็อาจจะช่วยทำให้ได้ แต่ผมคงต้องถามคุณ จขกท ต่อไปว่า

    บ้านคุณอยู่ บริเวณไหน ของประเทศไทย พื้นที่โดยรอบบริเวณบ้านคุณเป็นอย่างไร มีอาคารสูง อยู่โดยรอบหรือไม่ หรือสร้างบ้านกลางทุ่งโล่ง ๆ

    กฏหมายเค้าบอกว่าอาคารสูงไม่ถึง 10 เมตร คิดแรงลม 50 กก./ตร.ม.
    ถ้าคุณ จขกท อยากได้ประเภทรับแรงลม ใต้ฝุ่นได้ ผมก็ยินดีจะจัดให้ครับ

    ปล.ต้องขอโทษด้วย คุณ KittySP อีกอย่าง ที่ไล่ผมไปจากห้องชายคาแล้ว ผมยังหน้าด้านอยู่…. พอดีพักหลัง ออกหน้างานตากแดดเยอะ หน้ามันเลย ทนมากกว่าปกติ…

    By: นชท.
    Since: 21 พ.ค. 55 21:56:24

  16. admin Post author

    คุณ นชท. ครับ

    ค่า ที่เอาไปคำนวณ moment ของเสาสี่เหลี่ยมเอามาจากไหนครับ

    (ที่เป็นเหล็กกล่อง 4 เหลี่ยมจตุรัส ในรูปที่ 2)

    By: พบรักณ เมืองจีน
    Since: 27 พ.ค. 55 14:05:08

  17. admin Post author

    แบบรูปของคุณล็อกอินนี้สีเขียว ถ้าเราจะทำเสาเหล็กแล้วยึดพื้นด้วยน็อตจะสามารถทำได้ไหมครับ (ทำ4เสา)

    By: OATzzz
    Since: 6 มิ.ย. 55 01:03:57
