ตระแกรงเหล็กฐานราก ถ้าเป็นเสาเข็มเดี่ยว จำเป็นต้องใช้ตระแกรงคว่ำ หรือ หงาย ครับ

ผมอยากให้ผู้รู้ช่วยตอบด้วยครับว่า ถ้าจะทำตะแกรงเหล็กฐานรากต้องทำแบบใหน

- ตระแกรงเหล็กฐานราก ถ้าเป็นเสาเข็มเดี่ยว จำเป็นต้องใช้ตระแกรงคว่ำ หรือ หงาย ครับ

By: tom
Since: 3 พ.ค. 55 11:56:26

คำค้นหา:

  • คำนวนธานรากตีนเป็ด
  • เหล็กเสาตอม่อไม่ได้งอเหล็กใช้เหล็กตะแกรงฐานรากรับน้ำหนักได้มั้ย
  • การเสริมเหล็กฐานรากตีนเป็ด
  • ตระแกรงลวด
  • ตระแกรงเหล็ก
  • อยากทราบระยะงอเหล็กเสาตอม่อ
  • เหล็กเสริมฐานรากตีนเป็ด
  • แบบตัวอย่างเหล็กเสริมฐานรากเสาเข็มเดี่ยว


21 ความคิดเห็น บนเรื่อง “ตระแกรงเหล็กฐานราก ถ้าเป็นเสาเข็มเดี่ยว จำเป็นต้องใช้ตระแกรงคว่ำ หรือ หงาย ครับ

  1. โดยทั่วไปจะออกแบบหงายเป็นตัวยู เหล็กฐานรากทำหน้าที่เชื่อมเสาเข็มกับเสาบ้าน แต่ถ้าเลือกได้ควรออกแบบทั้งหงายและคว่ำเป็นเหมือนรูปตัว H เพื่อคร่อมเสาเข็มและเสาบ้าน โดยดัดเหล็กเป็นตัวยูทั้งหมดแต่เวลาประกอบเป็นเหล็กฐานรากให้มีทั้งชี้บนและชี้ล่างสลับกัน

    By: หน้ากากเสือฟ้า
    Since: 3 พ.ค. 55 12:34:06

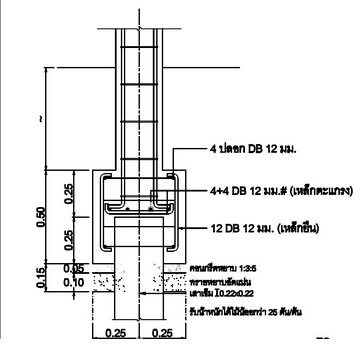

  2. ตัวอย่างที่บ้านค่ะ

    By: ChiPต่ำสิบ
    Since: 3 พ.ค. 55 12:44:33

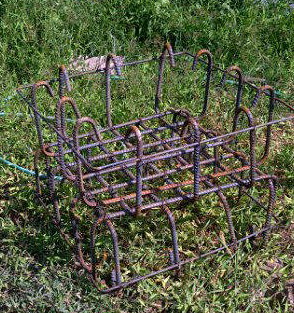

  3. ตัวอย่างค่ะ

    /

    By: ChiPต่ำสิบ
    Since: 3 พ.ค. 55 12:45:10

  4. แล้วถ้าคว่ำอย่างเดี่ยวจะมีปัญหาหรือป่าวครับ คือผมไม่ทราบเรื่องของทางวิศว เพราะกำลังสร้างบ้าน ทางผู้รับเหมาบอกว่า แบบคว่ำก็จะรับแรงดัดได้ด้วย แต่ เหล็กยืนของเสา่ จะไปยืนบนหัวเสาเข็มเลยคัรบ

    By: tom
    Since: 3 พ.ค. 55 13:31:11

  5. 1.ถ้าตอกเข็มได้ศูนย์ ไม่หนีศูนย์ วางแบบตัวยู
    2. ถ้าเข็มหนีศูนย์ เกิดแรงดัด moment ที่รอยต่อ ต้องวางแบบ H คือรัดตัวเข็ม กับตัว ตอม่อ เข้าด้วยกัน

    By: ควนโส
    Since: 3 พ.ค. 55 14:38:39

  6. ของผมก็ครอบหัวเข็มนะ

    /

    By: celicabank
    Since: 3 พ.ค. 55 21:05:13

  7. ฐานรากแบบนี้เรียกว่า pile cap ครับ
    หลักการเสริมตะแกรงก็ตามคห.ที่ 5
    แต่กรณีทำ pile cap รับโมเมนต์ดัดกรณีที่ 2 นั้นไม่จำเป็นว่าจะต้องเป็นตัว H เสมอไป สามารถใช้ยูคว่ำก็ได้ โดยเหล็กตอม่อเสาจะวางบนหัวเข็มพอดี
    ส่วนที่ทำเป็นตัว H นั้นก็เพื่อให้มีตะแกรงตรงกลางวางบนหัวเข็มและสามารถล็อคตำแหน่งเหล็กตะแกรงได้สะดวกขึ้นเท่านั้นเองครับ

    By: cwitthawat
    Since: 3 พ.ค. 55 22:17:13

  8. ขอบคุณทุกความเห็นมาก ๆ ครับ

    By: tom
    Since: 4 พ.ค. 55 11:23:48

  9. ขอความเห็นเพิ่มเติม ในกรณี เหล็กยืนของเสา ที่วางอยู่ บนหัวเสาเข็ม
    ทางผู้รับเหมาดัด 90 องศาเพื่อวางบนหัวเสาเข็ม แต่ไม่งอปลายเหล็ก
    ตรงนี้ จะมีปัญหาอะไรหรือป่าวครับ รวมทั้งปลายเหล็กตระแกรงที่
    หุ้มเสาเข็มนะครับก็ไม่มีการงอปลายเหล็ก ครับ
    ผมกังวนว่าจะมีปัญหาหรือป่าวครับ
    ตระแกรงฐานราก + เสาบ้าน ใช้เหล็ก DB 12 ครัีบ

    By: tom
    Since: 4 พ.ค. 55 11:51:06

  10. จขกท. มีรูปให้ดูไหมครับ
    ตามคำอธิบาย คห. 9 ผมว่าน่าจะหมายถึงช่างดัดเหล็กตีนเป็ด
    แล้วสงสัยว่า งอฉากแล้วทำไม ไม่ฮุคขึ้นใช่ไหมครับ
    ไม่จำเป็นต้องงอก็ได้ครับ (เคสที่งอผมก็เคยทำ)
    ส่วนเหล็กตะแกรง ฐานราก ก็ตัดตรงได้
    ที่งอ คือบางทีอาจจะเกิดอุบัติเหตุจากการทำงานได้ ความคมของเหล็ก
    แต่หากฐานราก ต้องรับแรงดัด ก็อาจเสริมเหล็กบนคาดไว้ รัดรอบไว้อีกที

    ตะแกรงฐานรากส่วนใหญ่ผมก็เป็นตัว u หงาย
    บางต้นรับโมเมนต์ดัดก็คว่ำลง ถ้าปลายเข็มแตกก็ทำ Pile cap แล้ววางตะแกรงตามปกติ
    แล้วเทพร้อมกัน หรือทริปบางท่านก็หงายแล้วเสริมเหล็กตะแกรงบน ก็มี
    แต่ถ้าจะลึกซึ้งกว่านี้ก็ต้องเป็นฐานรากรับ tower crane ครับ รับทั้งแรงอัด แรงดึง โมเมนต์

    ส่วนการงอฉากนั้น ในตำราก็มีสูตรการคำนวน เผื่อว่า ระยะล้วง ระยะทาบเหล็กไม่พอ การยึดเหนี่ยวเหล็กเสริม
    เป็นกรณีๆไป แล้วแต่วิศวกร มันประยุกต์ได้หลายวิธี ในสภาก็มีข้อกำหนด ระยะเป็นเท่าไหร่ หวังว่าคงเป็นประโยชน์ครับ

    By: ตัวสำรองเบอร์ 7
    Since: 4 พ.ค. 55 12:22:26

  11. ขอบคุณมากครับ จะได้นำความเห็นต่าง ๆ ไปปรับแก้กับผู้รับเหมา

    By: tom
    Since: 4 พ.ค. 55 14:55:14

  12. ไว้ผมจะำำนำรูปมาให้ดู เพื่อที่จะให้ผู้ทราบวิเคราะห์ว่าใช้ได้หรือต้องปรับแก้ยังไงต่อไปครับ

    By: tom
    Since: 4 พ.ค. 55 15:00:43

  13. ก่อนจะให้แก้ไข ควรเช็คศูนย์เข็มก่อน

    ถ้าเป็นเข็มต้นเดียว หนีศูนย์ไม่เกิน ๕ ซม. ก็ไม่ต้องกังวล ให้ทำไปตามแบบได้เลย แต่ถ้าเยื้องศูนย์เกิน ก็ควรแจ้งให้วิศวกรที่รับผิดชอบขอความเห็นจากเขา ว่าจะต้องแก้ไขอะไรหรือไม่

    ส่วนรูป คห๓ ไม่ทราบว่าใช้งานไปหรือยัง เหล็กเสริมฐานรากจะขาดความต่อเนื่องตรงยูคว่ำเจอกับยูหงาย ดูดีๆ จะเห็นว่า มันต่อเนื่องกันเพราะลวดผูกเหล็ก

    ถ้าไม่มีแบบวิศวกรรม ทำตาม คห๖ ดีกว่า

    By: KittySP
    Since: 4 พ.ค. 55 17:01:15

  14. ถ้าเสาเข็มหนีศูนย์มากเกินกำหนด ผลทำให้เกิดโมเมนต์เท่ากับน้ำหนักจากตอม่อคูณกับระยะเยื้องศูนย์

    ควรเพิ่มคานถ่ายเทแรงตามหลักกลศาสตร์สถิตย์ ซึ่งเรา (ส่วนมาก) เคยเรียนตอนชั้นมัธยมปลาย ก็หลักคานงัดคานดีดนี่เอง

    การทำ Cap ให้ถ่ายโมเมนต์ระหว่างเสาตอม่อกับฐานรากและเสาเข็มนั้น เป็นอันตราย

    ตัวอย่างเสาเข็ม I22 ออกแบบให้รับน้ำหนัก 25 ตัน แล้วตอกเยื้องศูนย์ไป 10 ซม.

    เราใช้ Cap ถ่ายแรง โดยโมเมนต์จากการหนีศูนย์เกิดขึ้นเท่ากับ 25000 x 0.10 = 2500 kg-m.

    โมเมนต์ขนาดนี้เยอะครับ มันไม่หายไปใหน แต่จะถ่ายไปดัดเสาเข็มอยู่อย่างนั้น ตลอดไป เสาเข็มจะโก่งมากน้อยแล้วแต่ดินกับหน้าตัดเสาเข็ม และมองไม่เห็นเพราะมันอยู่ใต้ดิน

    ยุคนี้ ต้องกลัวเรื่องแผ่นดินไหว (เพิ่งดูข่าวว่า ราชการปรับ กทม. ให้อยู่ในโซนที่รับแผ่นดินไหวมากกว่าเดิมอีก ) เกิดเจอแผ่นดินไหวโยกเข้าให้ อาจเสียหายได้

    แต่ถ้าทำคานงัดคานดีด ถ่ายโมเมนต์จากแรงเยื้องศูนย์ไปเป็นแรงกดแรงดึงลงเสาเข็มตรงๆ ผลเสียประการเดียวคือ เสาเข็มรับน้ำหนักเพิ่มมากขึ้น (แต่ต้นที่อยู่อีกปลายก็ลดน้ำหนักกดลง)

    ตัวอย่างเดิม สมมติช่วงเสาเป็นสี่เมตร แล้วทำคานที่ว่ามาทางด้านที่ให้คานสั้นสุด (ทำด้านตรงข้าม คานจะยาว 4.1 ม.)

    เสาเข็มต้นเยื้องศูนย์ จะรับน้ำหนักเพิ่มจากคานถ่ายแรงเป็น 25000 x 4 / 3.9 = 25641 kg.

    เสาเข็มรับน้ำหนักเพิ่มแค่ 641 กก. ปลอดภัยกว่าปล่อยให้ฐานรากเดี่ยว รับโมเมนต์จากการหนีศูนย์ = 2500 kg-m. เพียงแต่เปลืองคานที่ว่าอีกหนึ่งตัว

    คานดังกล่าว เรียก ​Strap Beam (ดูได้จากอากู๋ครับ)

    By: KittySP
    Since: 4 พ.ค. 55 21:53:16

  15. กระทู้นี้มี CE มาตอบเยอะเลย

    By: cwitthawat
    Since: วันฉัตรมงคล 55 13:41:12

  16. คห. 15
    ผมว่ากระทู้นี้น่าตอบตรงที่ CE  ด้วยกันเอง เวลาตอบมีมารยาท
    ไม่มีอีโก้ ไม่อวดรู้ เกทับ ตอบตามหลักวิชาการ แบบนี้แหละครับดีแล้ว
    ช่วยกันแชร์ความคิดเห็น หลากหลายดี     จกท. หรือคนเข้ามาอ่าน ก็จะได้ความรู้หลายมุม
    แม้แต่คนวิชาชีพเดียวกันครับ…
    บางทีไปเจอคนอีโก้เยอะจัด ก็อ่านเฉยๆ กลัวตอบแล้วพาลเมื่อย สมองปล่าวๆโดนลากเข้าไปด้วย
    ตอบคนที่เขาเดือดร้อนจริงๆดีกว่า

    By: ตัวสำรองเบอร์ 7
    Since: วันฉัตรมงคล 55 14:29:41

  17. เรียน คห ๑๖

    ไม่ค่อยเข้าใจครับ ผมผิดอะไรหรือครับ ถ้ายังไงก็ต้องขออภัยด้วย

    วัตถุประสงค์ก็คือ กังวลว่า เจ้าของบ้านที่ไม่ทราบ อ่านกระทู้แล้ว จะเข้าใจผิดว่า เสาเข็มหนีศูนย์ไม่เป็นอะไร แต่ที่จริง มีค่าที่ยินยอมให้เกิดความคลาดเคลื่อนนิดหน่อย ซึ่งมากพอสำหรับช่างที่เป็นงาน

    แต่ถ้าเกิดผิดพลาด เสาเข็มเยื้องศูนย์เกินกว่ามาตรฐาน ควรแก้ไขอย่างไร

    โครงสร้างที่ไม่ว่ากันเรื่องเยื้องศูนย์ ก็คงมีแต่ฐานรากตีนเป็ดของรั้วบ้านแบบปกติเท่านั้น เพราะน้ำหนักน้อย

    ส่วนที่ว่า CE อะไรนั่น ผมไม่ใช่ครับ เรียก RE หรือ สว. ก็ได้

    By: KittySP
    Since: วันฉัตรมงคล 55 19:57:14

  18. คุณ ตัวสำรองเบอร์ 7 ไม่ได้ว่าใครในกระทู้นี้หรอกครับ คงหมายถึงกระทู้อื่นๆน่ะครับ

    เรามาช่วยกันแชร์ความรู้ให้กับเพื่อนๆที่ไม่รู้ จะได้นำไปแก้ปัญหาได้กันครับ

    By: cwitthawat
    Since: วันฉัตรมงคล 55 23:15:12

  19. เรียน คห.ที่ 17
    คุณ KittySP  ผมไม่ได้มีเจตนาอย่างนั้นครับ ไม่ได้ว่าหรือประชด อะไรเลย
    กลับชื่นชมในการแบ่งปันความรู้ของคุณให้แก่ จขกท. หรือคนอื่นๆด้วยเวลาตอบ
    เท่าที่ผมอ่านๆมา อย่างไรก็ดี ขออภัยด้วยครับหากถ้อยคำของผม ทำให้คุณไม่สบายใจจริงๆ แต่ผมคิดว่า
    คงเข้าใจผมผิดมากกว่า ส่วนจะ CE RE  หรือ สว. นามแฝงเดิมน่ารักแล้วครับ…

    คุณ cwitthawat ขอบคุณที่เข้าใจเจตนาครับ
    ผมอยากให้หลายๆท่านช่วยแชร์สิ่งที่เป็นประโยชน์มากกว่า
    เพื่อห้องนี้จะได้มีมุมที่น่าอยู่ น่าแบ่งปันความรู้กันได้บ้าง

    ผมยินดีน้อมรับฟังเสมอ เมื่อทักท้วง

    "เหนือฟ้ายังมีฟ้า เหนือความรู้ ยังมีอีกหลายสิ่งที่ไม่รู้"

    By: ตัวสำรองเบอร์ 7
    Since: วันฉัตรมงคล 55 23:51:06

  20. ขอบคุณครับ เข้าใจแล้ว ขออภัยที่ใช้แว่นคนแก่อันเก่า

    ปัญหาของคนเรียนวิทย์คือ ทักษะการเขียนหนังสือ ตอนเรียนเศรษฐศาสตร์ ทำข้อสอบทีไร แพ้เพื่อนที่เรียนมาทางสายศิลป์ทุกที คะแนนขาดนิดหนึ่งก็จะได้โล่ห์เรียนดีทุกเทอม จนครั้งสุดท้าย ได้คะแนนถึง แต่เขาไม่ให้โล่ห์ ให้เป็นกระดาษ

    By: KittySP
    Since: 6 พ.ค. 55 19:35:56

  21. ผมขอบคุณทุกความเห็น ทำให้มีความรู้และนำไปใช้ประโยชน์ได้มาก
    พอดี 3 วันไม่ได้เข้า net เลยครับ ผมยังไม่ได้นำรูปมาลง ไว้ผมจะเอารูปมาลงแล้วรบกวนผู้ที่มีความรู้ดานวิศว เข้ามาให้คำปรึกษาเพิ่มเติมอีกทีนะครับ ขอบคุณมากๆ อีกครั้ง สำหรับความคิดเห็นที่ทุกคนเข้ามาแชร์กัน

    By: tom
    Since: 8 พ.ค. 55 09:01:38
